印刷電路板（Printed  Circuit  Boards，PCBs）是現代電子產品中不可或缺的組成部分，它們承載著各種電子元件的連接和布局。在眾多PCB類型中，埋孔PCB（Buried  Vias  PCB）、盲孔PCB（Blind  Vias  PCB）以及埋孔盲孔結合PCB（Buried  &  Blind  Vias  PCB）因其獨特的性能和優勢，在高密度、高性能電子產品領域受到廣泛關注。

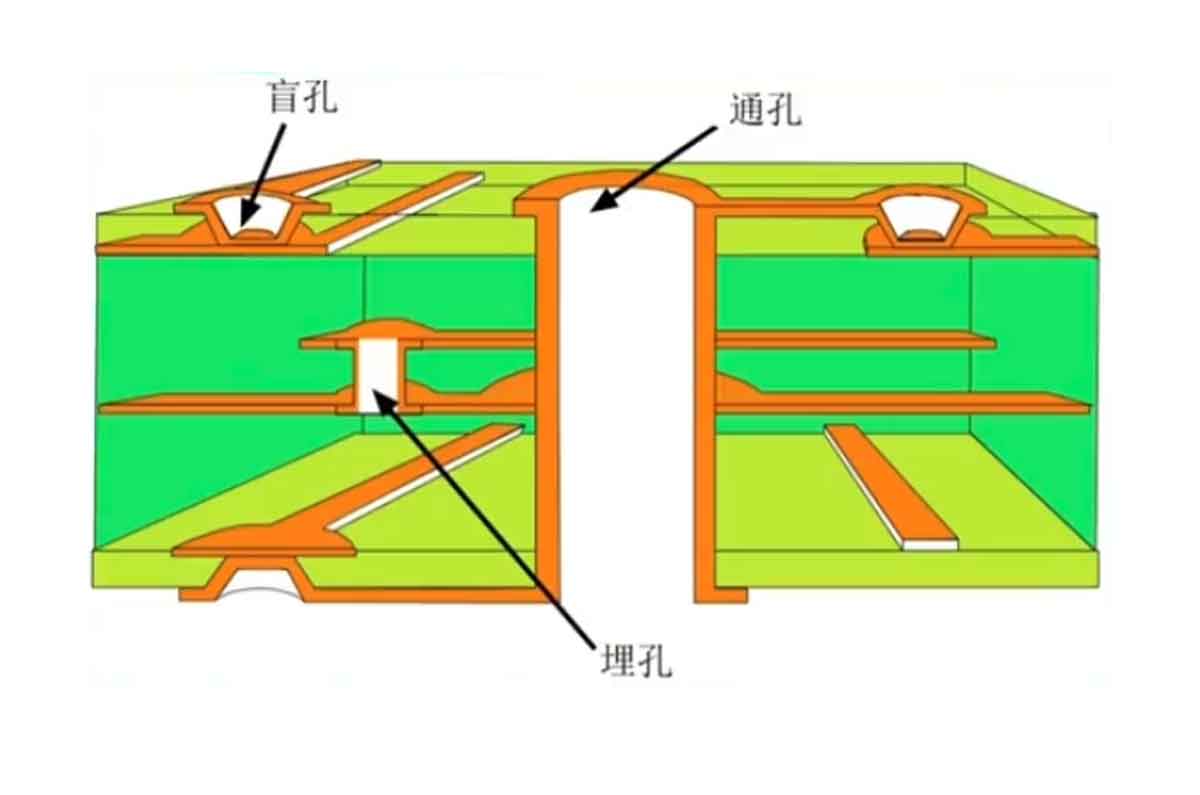

首先，我們來深入了解埋孔PCB（Buried  Vias  PCB）。這種類型的PCB在制造過程中，通孔位于多層板的內部，不與表面層直接接觸。由于通孔位于板子內部，它們的直徑可以更大，從而支持更多的導線。這種設計使得PCB在高密度、高性能的電子產品中具有優越的性能，如服務器、通信設備等。此外，埋孔PCB還具有以下優點：

1.提高信號傳輸速度：內部通孔可以降低信號傳輸?shù)难舆t，提高電子設備的響應速度。

2.增強電磁屏蔽效果：內部通孔有助于提高PCB的電磁屏蔽效果，降低外部干擾對電子設備的影響。

3.節省空間：埋孔設計使得通孔不占用表面層空間，有助于優化PCB的布局設計。

接下來，我們了解一下盲孔PCB（Blind  Vias  PCB）。盲孔PCB在制造過程中，通孔僅穿透部分多層板，不穿透整個板子。它們通常位于多層板的表面層和內部層之間，但不會延伸到板子的另一側。盲孔設計在保持板子較薄的情況下實現多層連接，適用于對板厚要求較嚴格的場景。盲孔PCB的優點包括：

1.輕薄化：盲孔設計使得PCB可以在較薄的尺寸內實現多層連接，滿足輕薄化需求。

2.降低信號干擾：盲孔設計有助于減小信號之間的干擾，提高電子設備的穩定性。

3.靈活的連接方式：盲孔PCB可以實現多種連接方式，滿足不同應用場景的需求。

最后，我們來了解一下埋孔盲孔結合PCB（Buried  &  Blind  Vias  PCB）。這種類型的PCB在制造過程中同時使用了埋孔和盲孔技術，可以實現更復雜的多層連接結構，以滿足高性能電子產品的需求。埋孔盲孔結合PCB適用于高密度、高性能的電子產品，如高端服務器、通信設備等。其優勢如下：

1.  高性能連接：同時具備埋孔和盲孔的優勢，實現更復雜、更高性能的連接需求。

2.可靠性高：埋孔盲孔結合PCB在制造過程中經過嚴格把控，產品可靠性更高。

3.適應性強：埋孔盲孔結合PCB可以應對多種應用場景，適應性強。

總之，根據實際應用場景和設計需求，工程師可以選擇不同類型的通孔PCB來實現所需的電氣連接。在選擇合適的PCB類型時，需要綜合考慮產品的性能、尺寸、成本等因素，以滿足高性能、高可靠性的要求。隨著科技的不斷進步，通孔PCB技術將在電子產品領域發揮越來越重要的作用。
