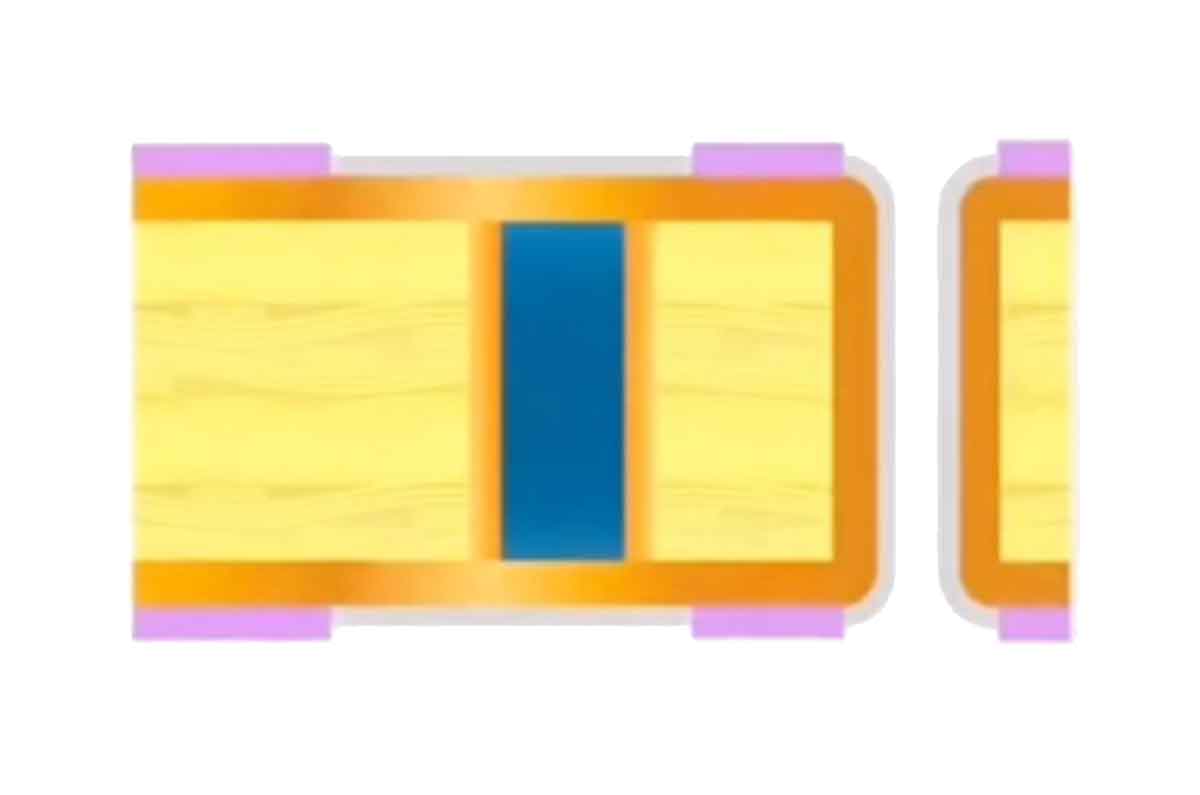

在PCB板貼膜工藝中，樹脂塞孔工藝是一種重要的技術手段。它主要用于填充和封閉PCB板的內層盲孔和通孔，從而在多個方面對PCB的性能進行優化。

首先，樹脂塞孔工藝可以有效地防止銅層氧化或腐蝕。通過將孔內的銅層完全隔離，樹脂塞孔能夠有效地防止銅層受到外界環境的影響，從而延長了PCB的使用壽命。

其次，樹脂塞孔工藝能夠減少阻抗。通過將孔內的銅層與外層的信號線路隔開，樹脂塞孔能夠降低電路的電容效應，從而減小阻抗，提高信號傳輸?shù)姆€(wěn)定性。

此外，樹脂塞孔工藝還可以提高信號的穩定性。通過將孔內的銅層與外層的地線、電源線斷開，樹脂塞孔能夠減少串?dāng)_反應，從而提高了信號的穩定性。這對于高頻、高速的信號傳輸尤為重要。

另外，樹脂塞孔工藝還能節省PCB上的空間，并防止吸膏流入孔內導致漏吸現象。由于省略了焊盤，樹脂塞孔工藝使得PCB布局更加緊湊，提高了空間利用率。同時，它還能防止生產過程中的吸膏流入孔內，避免了漏吸現象的發生。

在當今的高頻、高速、高密度、高性能的電子設備中，樹脂塞孔工藝的應用越來越廣泛。它不僅適用于高頻版和h第二版等高要求的應用場景，還為電子設備的小型化、輕量化、高性能化提供了有力的支持。在未來，隨著電子技術的不斷發展，樹脂塞孔工藝有望在更多的領域得到應用和推廣。
