在PCB板的生產過程中，圖形電鍍后的蝕刻工序是至關重要的。這個復雜的工藝過程可以分為三個小環節：退模、蝕刻和退錫。

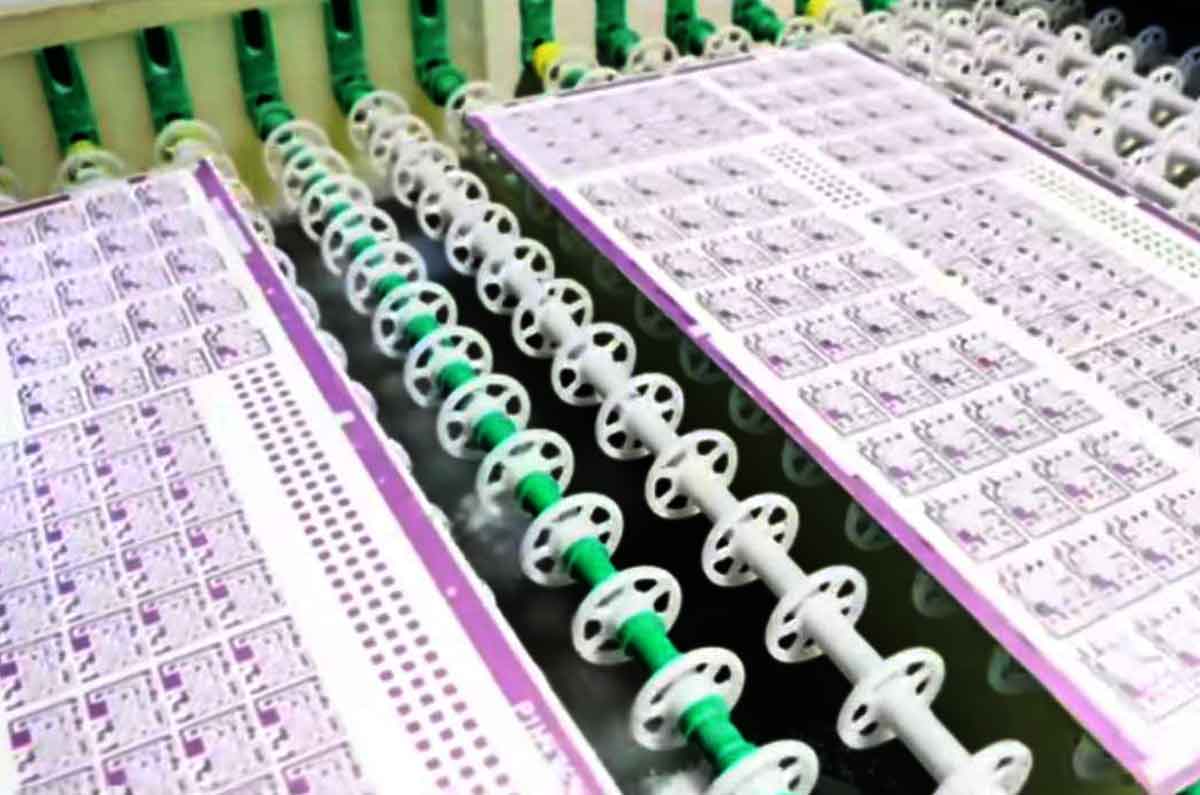

首先，退模環節開始了。在這個階段，PCB板被送入退膜液中。退膜液是一種特殊的化學溶液，能夠?qū)?a target="_blank" style="color:" id="inlinkstyle">曝光過的干膜去除。隨著時間的推移，你會觀察到板子上的干膜逐漸消失，露出了銅質線路。然而，這些銅線路并不是我們最終需要的，因?yàn)樗鼈儽诲a層覆蓋著。

接下來是蝕刻環節。在這個階段，PCB板被送入蝕刻機中。蝕刻機內部裝有酸性或堿性蝕刻液，這些化學藥水對銅具有反應性，而不會影響錫層。在蝕刻過程中，只有裸露的銅線路被腐蝕掉，而錫層則完好無損。根據工藝要求和特點，多層板的內層和單雙板的外層可以選擇使用酸性或堿性蝕刻液。通常來說，內層更適合使用酸性蝕刻液，而外層則更適合使用堿性蝕刻液。

經過蝕刻后，板子上的線路只剩下錫層。為了清除這些錫層，PCB板將進入退錫環節。在這個階段，一種特殊的化學劑被用來溶解線路上的錫層，使線路恢復到銅的本色。隨著退錫過程的完成，PCB板的表面變得更加整潔，為下一道工序做好了準備。

在完成蝕刻和退錫環節后，PCB板將被送入AOI檢測設備中進行質量檢查。AOI檢測是一種先進的自動化檢測技術，它使用高清晰度的光學攝像頭和圖像處理系統對PCB表面進行掃描和分析。通過與預設的合格標準進行對比，AOI檢測能夠檢測出可能存在的缺陷和問題，如線路斷裂、短路、錫珠等。一旦發現缺陷或問題，AOI檢測系統會立即進行修正和優化，確保每一個細節都符合嚴格的質量標準。

在確認PCB板的質量無誤后，它們將被送往下一道工序進行進一步的處理和組裝。通過關注PCB的生產過程，我們可以更好地了解其復雜的工藝和技術，并欣賞到人類智慧和科技的結合。
