軟硬結合板在CAD設計上的獨特之處

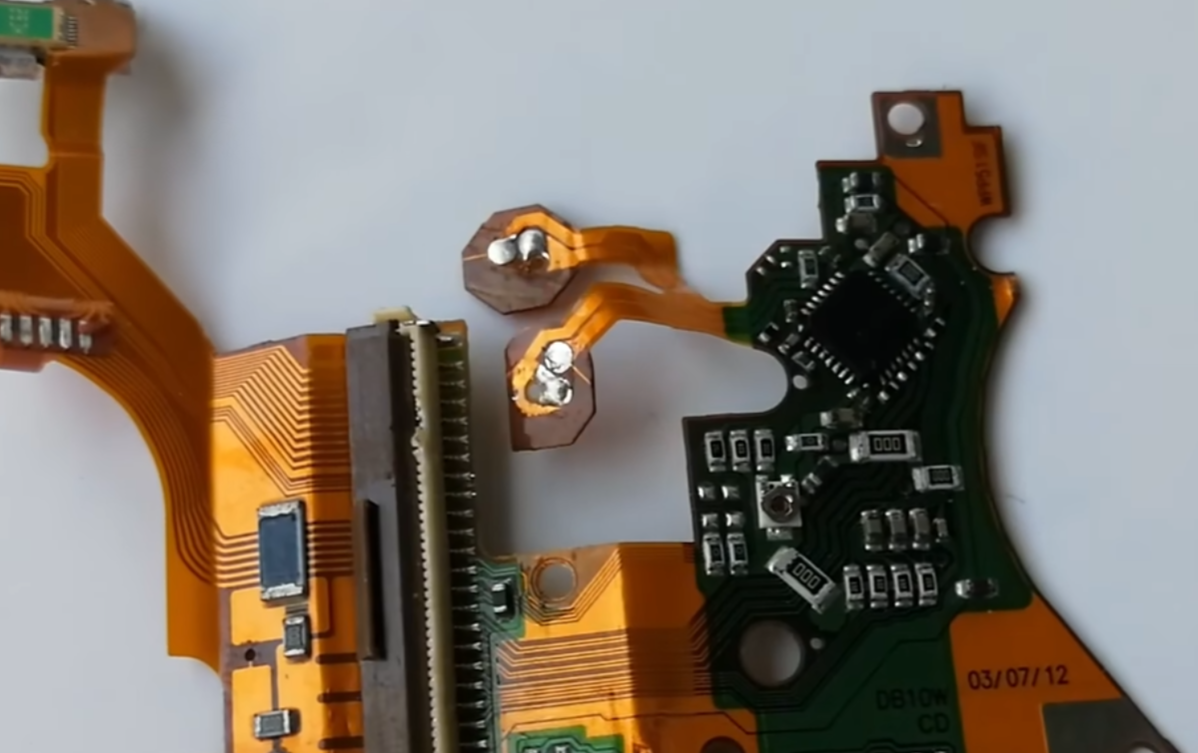

軟硬結合板，作為一種融合了軟板與硬板優點的材料，在CAD設計上的要求與傳統的電路板設計有著諸多不同。下面，我們將深入探討軟硬結合板在CAD設計上的要點及注意事項。

首先，我們來談談軟硬結合板設計的幾個核心要點：

1. 撓性區的線路設計要求：

在撓性區，線路設計需要特別注意避免突然的擴大或縮小，以確保線路的連續性和穩定性。粗細線之間應采用淚形設計，以減少應力集中。同時，在滿足電氣要求的前提下，焊盤應盡可能取最大值，焊盤與導體連接處應采用圓滑的過渡線，避免使用直角。獨立的焊盤應加盤趾，以增強支撐作用。

2. 尺寸穩定性：

為了保持尺寸的穩定性，設計時應盡可能添加銅的設計。在廢料區，可以設計更多的實心銅箔，以增加整體結構的穩定性。

3. 覆蓋膜窗口的設計：

覆蓋膜窗口的設計對于軟硬結合板來說至關重要。首先，應增加手工對位孔，以提高對位精度。其次，窗口設計應考慮流膠的范圍，通常開窗應大于原設計，具體尺寸應由ME提供設計標準。對于小而密集的開窗，可以采用特殊的模具設計，如旋轉沖、跳沖等。

4. 剛撓過渡區的設計：

剛撓過渡區是軟硬結合板的關鍵部分。設計時，應確保線路的平緩過渡，線路的方向應與彎曲的方向垂直。導線應在整個彎曲區內均勻分布，并且導線寬度應盡可能達到最大化。此外，過渡區盡量不采用PTH設計。對于剛撓性過渡區的Coverlay及NoflqwPP的設計，也需要特別注意。

5. 有air-gap要求的撓性區的設計：

對于有air-gap要求的撓性區，設計時應特別注意以下幾點：首先，需彎折部分中不能有通孔；其次，線路的最兩側應追加保護銅線，如果空間不足，可以選擇在彎折部分的內R角追加保護銅線；再次，線路中的連接部分需設計成弧線；最后，彎折的區域在沒有干擾裝配的情況下，越大越好。

除了上述要點外，軟硬結合板的設計還需要注意以下幾點：

1. 軟板的工具孔不可共用，如punch孔、ET、SMT定位孔等，以確保生產過程中的準確性和穩定性。

2. 軟硬結合板大面積網格的間隔距離不宜過小，以避免在印制電路板生產制造的過程中產生碎膜附著在板子上，導致斷線。

3. 軟硬結合板的單面焊盤孔徑設置應合理，以避免鉆孔過程中出現問題。

4. 軟硬結合板的電地層設計應避免花焊盤和連線問題，以確保電路的穩定性和可靠性。

5. 在設計過程中，應注意焊盤的重疊問題，避免孔重疊導致斷鉆頭和孔損傷。

總之，軟硬結合板在CAD設計上的要求與傳統電路板設計有著諸多不同。為了確保設計的準確性和穩定性，設計師需要充分了解軟硬結合板的特性和要求，并在設計過程中注意各種細節和注意事項。只有這樣，才能確保軟硬結合板在實際應用中發揮出其獨特的優勢。
